分布式光纤测温基本原理及应用实例介绍

分布式光纤测温的原理是利用光纤的拉曼散射原理，当光纤某处温度变化时，散射光受到影响，通过高速信号采集与数据处理技术，准确的定位发生扰动的位置并给出实时的温度报警信息。

简而言之，分布式光纤测温温度传感器是将整条传输光纤作为传感器，光纤（光缆）上的每一点都兼具“传"和“感"的功能。

相比于传统传感器，光纤测温具有天然的优势，主要有：

1、绝缘性：光纤本身具有电绝缘、本质安全、抗电磁干扰的特性，非常适合用于电力设备的火灾监测。

2、长距离：可实现长距离大范围的分布式连续实时温度监测，可以准确的测量出光纤沿线任一点的温度值。

3、耐腐蚀：光纤纤芯的材料为二氧化硅，光纤传感器耐腐蚀、使用寿命长。

4、柔性强：光纤具有很好的柔性，安装位置灵活，可以满足不同工程不同安装位置的需要。

分布式光纤测温的应用场景很多，在电缆竖井、电缆桥架、母线槽、变压器、发电厂中都有广泛的应用。

如在电力电缆中，由于长期运行而容易发生绝缘体老化，因而在内部高负荷电流下易引起局部高温甚至火灾，当电力电缆发生故障负荷过重时，故障点附近的温度会上升，当电缆负荷减少或故障排除，电缆整体问题也会随着相应降低。因而在电力电缆、电缆桥架中采用分布式光纤测温非常普遍，非常适合连续远距离测温。

在母线槽的测温场景中，也有越来越多的客户采用分布式光纤测温，可直接监测整段母线槽温度。

根据不同类型的测温场景，CET推出分布式光纤测温系统解决方案。系统由光纤测温软件、测温主机、测温光纤组成，依据光纤的温度效应，实现对温度变化的精确测量，探测出监测设备不同位置的温度变化。

其中，监控主机直接通过光纤跳线连接感温光缆，连接简单。既是测温监控装置，又是采集装置，无需另外配置通信管理机。该系统支持RS-485和以太网两种通信方式进行数据传输。光纤传输距离远，主机可以就近放置在通信机房。

当前，该系统已经在诸多场景中进行了广泛的认可和使用。

在厦门天马威项目中，该项目采用采用分布式光纤测温，配置3台PMC-3600F装置，测量点位约3500个点(接头），实时监测母线接头的温度，从被动抢修到主动运维和防控。

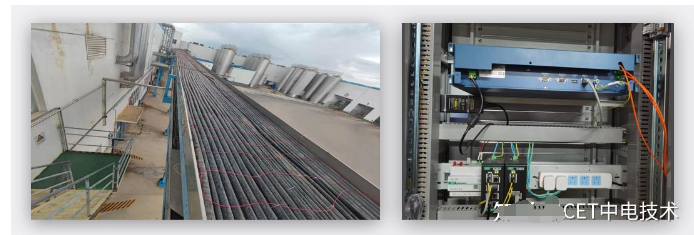

在云南伊利项目中，敷设光纤总共有5000米，涉及到电缆沟和桥架。电缆沟测温光纤敷设涉及到配电室，变压器室及高低压配电室三部分电缆测温以及高低压开关柜电气接点测温，做到实时在线监测、测温精度高、定位精度高、光纤本征安全、不受电磁干扰等优点，做到防患于未然。

CET分布式光纤测温系统实现了电力系统运行设备的多点、实时和在线监测，能够有效、实时地提供电力电缆的分布式温度信息，为电缆故障提供温度预警功能，准确及时地排除电缆故障，助力客户实现电力电缆数据在线监测及稳定维护。
