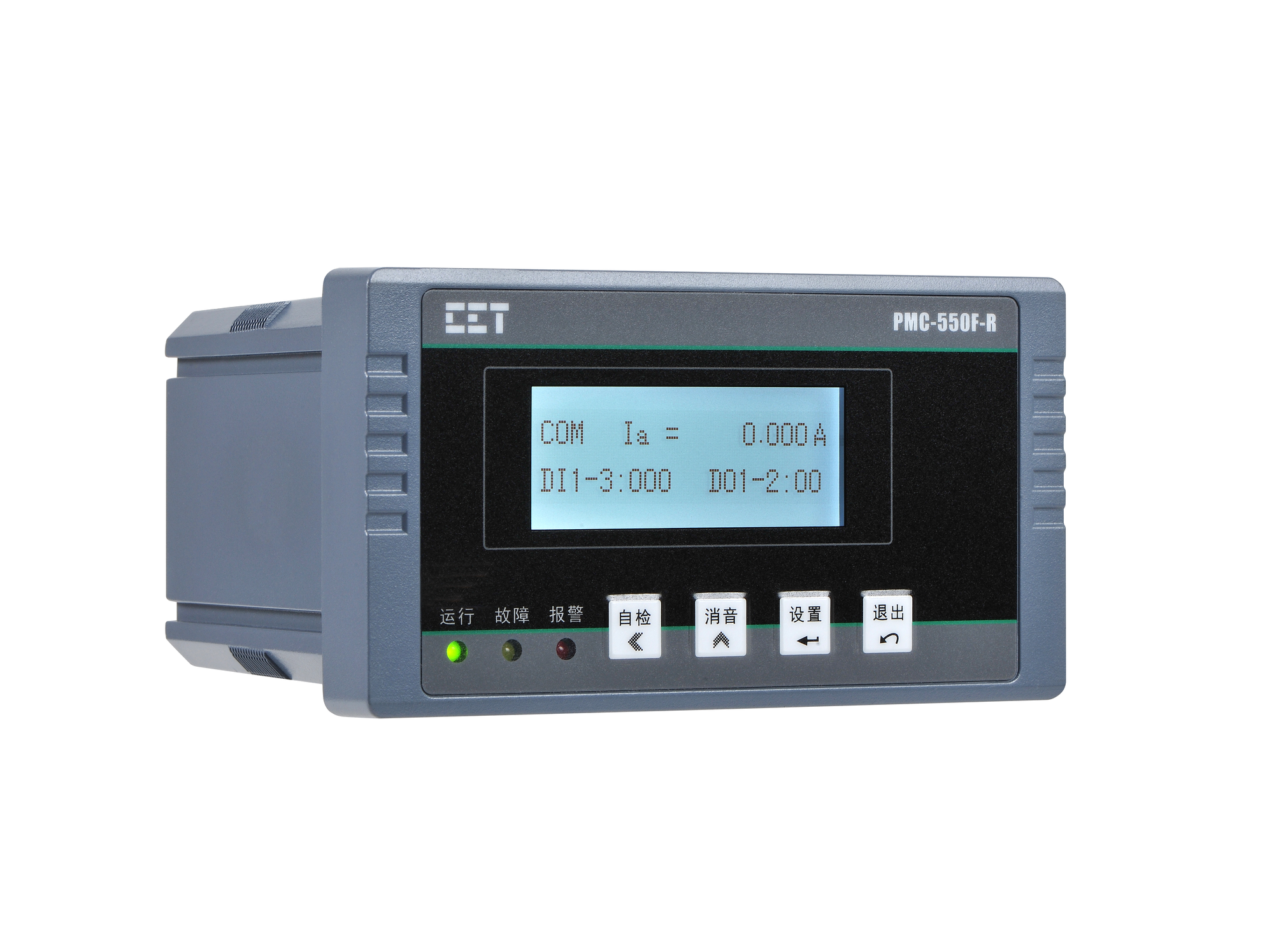

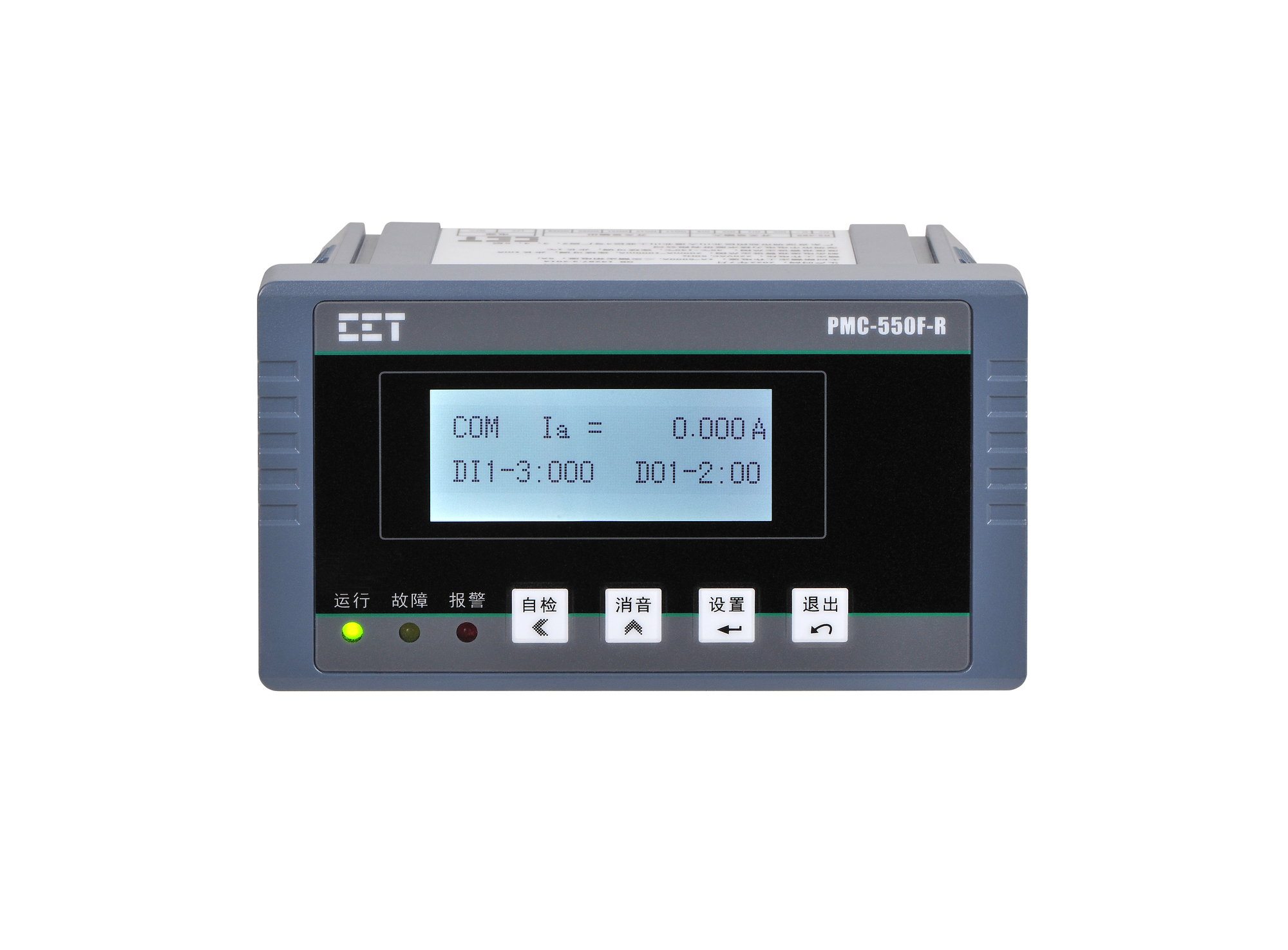

PMC-550F-R低压测控通信组网的关键只有一条：装置只出 1 路 RS-485，走标准 Modbus-RTU，多台手拉手进通信管理机，再由管理机把电气参数和电气火灾监控数据分别转给两套系统。想省这条线、让装置直接挂两个主站，是行不通的。

详细说明

PMC-550F-R低压测控通信组网，本质是把"保护动作"和"数据上传"这两件事分开看：保护在装置内部闭环完成，通信只负责把结果送出去，所以组网方案要围绕一台通信管理机来设计，而不是围着装置设计。

适用面很宽——电力、石化、轻工、煤炭、造纸、钢铁、冶金这些行业的低压配电回路，都在用这类装置替换原来的热继电器加独立表计。原因也很实际：一条低压出线既要短路、过流、接地保护，又要在配电柜里留出剩余电流和温度监测的位置，还要把电量和事件送进能源管控系统。三个需求分开做，柜内就要塞三套东西；做在一起，柜内只剩一台装置加一条总线。现场问得多的也集中在这几处：低压线路保护测控装置怎么组网、一台装置能不能接两套系统、通信管理机怎么配接、抽屉柜里空间不够怎么装。

先说物理层。装置标配 1 路 RS-485，支持标准 MODBUS-RTU 规约，多台手拉手接进通信管理机，总线末端按现场长度处理匹配，地址逐台规划、不重号。装置同时还带 3 路开关量输入（标配，采集开关位置、试验位置与开关故障信号）和 2 路开关量输出（保护跳闸、保护告警，其中 1 路继电器带常闭点，可直接用于接触器回路的保护跳闸），DO 接点容量 250V AC/24V DC、8A 连续。这意味着通信断了也不影响跳闸，跳闸走的是硬接线，通信只做监视和记录。

再说数据分路。装置可以接入专用的电气火灾监控主机，把全部电气参数与电气火灾监控数据一起转发给能源管控系统；也可以经通信管理机分别转发给电气火灾监控系统与能源管控系统。两条链路各自独立，一条断了另一条不受影响，这比让装置直接对两个主站要稳——装置只有 1 个通信口，硬要接两个主站，只能靠外部切换或双主站轮询，现场较易出问题。

功能性指标上，装置把 13 项线路保护做进一台机：瞬时电流速断、带时限电流速断、过流、反时限过流、接地、过负荷、剩余电流、后加速、电流不平衡、低电压、过电压、工艺联锁、零序过流。电气火灾监控部分标配 1 路剩余电流接入与 4 路温度输入，符合《GB 50116-2013 火灾自动报警系统设计规范》要求，剩余电流测量范围 10mA~5000mA、误差 ±1.0%，温度误差 ±1℃。测量与计量覆盖三相电流、零序电流、剩余电流、三相电压、电流不平衡度、有功、无功、功率因数、频率、正反向有功与无功电能，有功电能 1 级、无功电能 2 级，有功与无功功率精度 ±1.0%，频率 ±0.02Hz。事件记录 128 条、掉电不丢失，时间分辨率 1ms，可记录遥信变位、保护、消防、操作、自检五类事件。

PMC-550F-R低压测控通信组网落地时，建议按"点表—地址—转发"三步排：先按遥测、遥信、遥控、SOE 分区规划点表，把剩余电流、温度、电量和跳闸状态的位置固定下来；再逐台设地址与波特率，一台柜一个地址段，避免扩容时重排；再在通信管理机上做转发映射，明确哪些数据进电气火灾监控系统、哪些进能源管控系统。调试顺序是先单台本地点表核对，再总线上轮询，再双系统联调，这个顺序能把问题定位在单台还是总线。

Q&A

问题：低压线路保护测控装置怎么组网？回答：1 路 RS-485 手拉手接入通信管理机，走标准 MODBUS-RTU。同一段总线上按柜号排地址，末端处理匹配；通信管理机上行用网口接监控系统或能源管理平台，装置侧不再增加通信口。

问题：一台装置能不能接两套系统？回答：不能直连两套。装置只有 1 路 RS-485，正确做法是经通信管理机分别转发给电气火灾监控系统与能源管控系统；也可以接入专用电气火灾监控主机统一转发。两条链路独立，避免双主站轮询冲突。

问题：Modbus-RTU点表怎么规划？回答：按遥测、遥信、遥控、SOE 四段分区，遥测放电流电压功率电能，遥信放开入与告警状态，遥控放开出与预置，SOE 一段放 128 条事件的时标与类型。分区的好处是扩容时只在段尾追加，不影响已有地址。

问题：通信管理机怎么配接？回答：下行口接装置总线，参数与装置一致（地址、波特率、校验）；上行口走以太网接监控系统。转发时把电气参数与电气火灾监控数据分开映射到两套系统的点表，避免同一数据在两个系统里定义不一致。

问题：抽屉柜里空间不够怎么装？回答：装置是面板式开口安装，体积小，可用在 1/2 抽屉柜；内置 CT，标准 1A/5A 电流直接接入，不用再外配互感器占位置。柜内只留二次线与通信线通道，安装深度按开口尺寸预留。

问题：电气火灾监控数据怎么进能源管理系统？回答：两条路。一是经专用电气火灾监控主机集中后转发给能源管控系统；二是经通信管理机分别转发给电气火灾监控系统与能源管控系统。剩余电流与 4 路温度属于装置标配采集，不需要另加传感器主机。

问题：通信中断怎么排查？回答：按终端匹配、地址冲突、规约参数三项依次查。先看总线末端匹配是否到位，再确认是否有两台装置地址重复，再核对波特率、校验位与主站设置。装置侧同时看通信指示与 SOE 记录，确认是链路断还是单台掉线。

问题：128条事件记录怎么读？回答：事件 128 条、掉电不丢失，时间分辨率 1ms，按遥信变位、保护、消防、操作、自检分类。读的时候先按时间排序定位动作点，再看前后各条变位，判断是保护先动还是外部信号先变，避免只看单条结论。
