产品概述

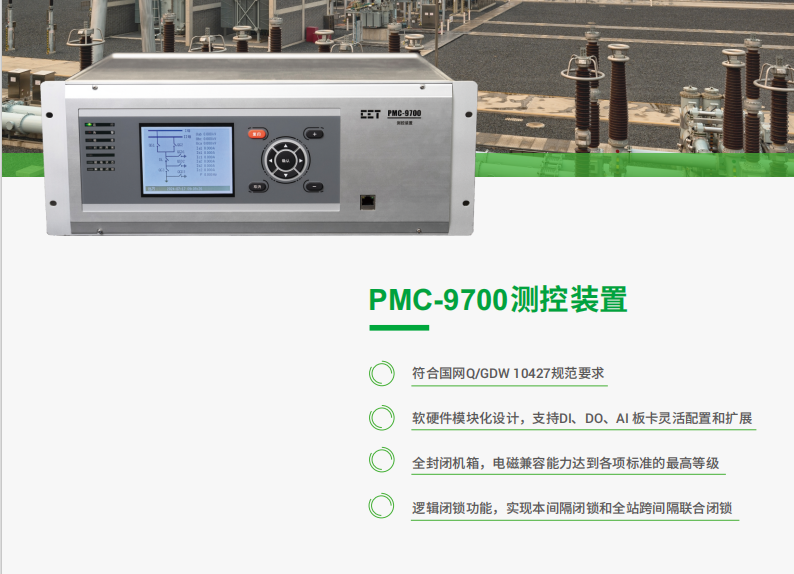

CET PMC-9700 是深圳市中电电力技术重磅研发的330kV 及以下电压等级专用智能测控装置，严格遵循国网 Q/GDW 10427-2017 技术规范，适配变电站线路、母联、主变、母线、公用全类型间隔，集精准测量、智能控制、逻辑闭锁、电能质量监测、多协议通信于一体，是变电站综合自动化系统核心终端设备。
装置采用32 位微处理器 + DSP 双硬件架构，搭配 16 位 AD 采样芯片、64 点 / 周波高采样率，依托实时多任务操作系统，软硬件全模块化设计，支持 DI/DO/AI 板卡灵活扩展，可按需定制通道数量，适配各类变电站现场配置需求。

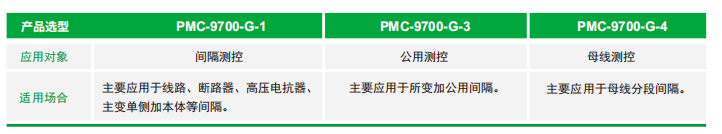

产品型号及应用场景
PMC-9700 分为三大标准型号，精准匹配不同间隔应用：
PMC-9700-G-1 间隔测控：适配线路、断路器、高压电抗器、主变单侧等间隔，具备同期、遥调、计量全功能；
PMC-9700-G-4 母线测控：专为母线分段间隔设计，双回路电压精准采集监测；
PMC-9700-G-3 公用测控：适用于所变及公用间隔，支持双回路电量计量与电能质量分析。
核心功能特点
1. 高精度测量与计量
支持相电压、线电压、相电流、零序电流、频率、功率、功率因数等全电气量采集，电压 / 电流测量精度 0.1%，功率精度 0.2%；间隔与公用款配备 0.5 级双向有功 / 无功电能计量，可自定义电能初值与清零；内置 6 路直流模拟量输入，兼容 4~20mA/0~5V 双模式，测量准确度达 ±0.2%。
2. 同期与智能控制
集成强合、检同期、检无压、手合同期四种合闸模式，可自定义压差、频差、角差、导前时间等参数，具备 PT 断线闭锁功能；支持断路器、隔离开关分合闸控制，主变档位升 / 降 / 急停遥调，自带滑档闭锁逻辑，控制脉冲宽度可灵活整定。
3. 逻辑可编程与五防闭锁
搭载 PMC-Designer 专业配置工具，支持逻辑元件、控件自定义编程，逻辑执行周期 5ms、最大容量 1000 点；依托 GOOSE 报文 + 硬接点双模式，实现本间隔及全站跨间隔五防联闭锁，可自定义防误操作逻辑，满足变电站安全管控要求。
4. 电能质量深度监测
可监测电压 / 频率偏差、三相不平衡度，支持2~31 次谐波分析，精准计算总谐波畸变率、奇 / 偶次谐波含有率，全面契合新型电力系统电能质量监测需求。
5. 多通信与对时能力
标配3 路以太网 + 2 路 RS-485独立接口，兼容 IEC61850（MMS/GOOSE）、Modbus-TCP/RTU 主流规约；支持 IRIG-B、GPS 硬脉冲、SNTP 网络、软件四重对时方式，时钟源自适应切换，遥信分辨率高达 1ms。
6. 事件记录
内置告警、操作、SOE、日志四大事件分类，每类存储 1024 条记录，掉电不丢失，时标精准可追溯，方便故障排查与运维分析。
技术参数
环境参数：工作温度 - 25℃~+70℃，贮存温度 - 40℃~+85℃，海拔＜3000m，湿度 5%~95% 无凝露；
额定参数：工作电源 220/110VDC/AC，额定电流 1A/5A，额定电压 100V（公用款支持 380V），功耗≤40W；
过载能力：电流 2 倍额定长期运行、50 倍额定允许 1s；电压 1.4 倍额定长期运行、2 倍额定允许 10s；
防护与兼容：前壳 IP51 防护，强弱电物理隔离，电磁兼容达行业最高等级，通过静电、浪涌、脉冲群等多项抗扰度测试；
电气性能：工频耐压 2kV/1min，绝缘电阻≥100MΩ，可承受 5kV 雷电冲击电压。
安装与运维优势

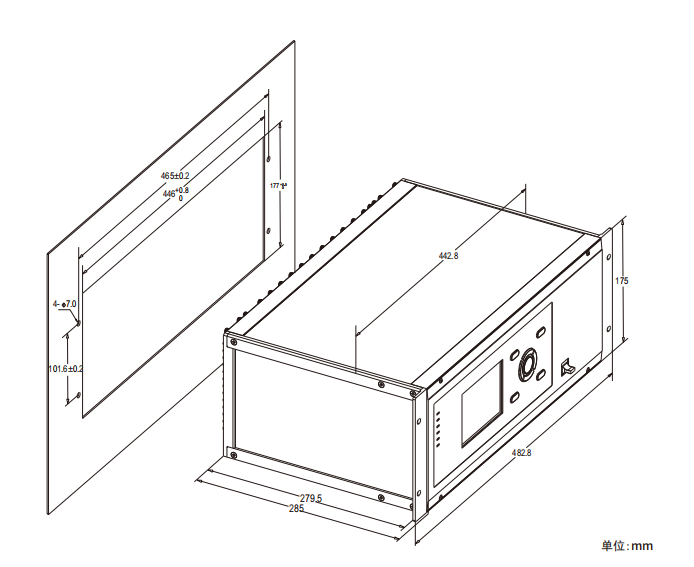

装置采用标准机柜嵌入式安装，端子螺丝有标准紧固力矩要求，布线规整便捷；自带液晶面板与实体按键，支持就地参数查看、定值修改、开出传动测试；默认密码 0001，支持权限密码管理，厂家与用户参数分级设置；支持在线软件升级，整机质保，售后技术服务全程支撑，适配工业变电站、新能源升压站、工矿企业配电等各类场景应用。
