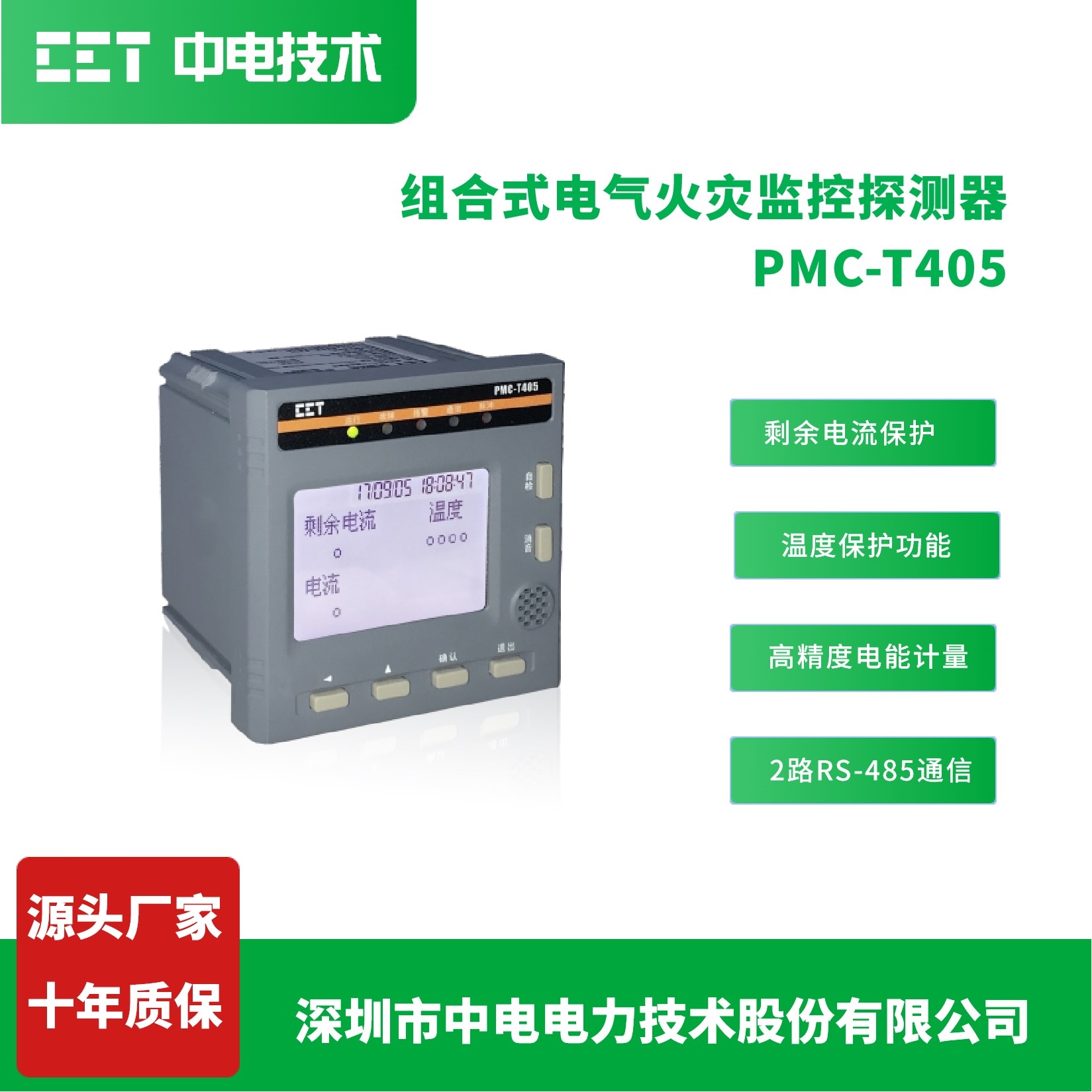

PMC-T405组合式电气火灾监控探测器是集剩余电流、温度和全电量于一体的高精度电气火灾监测探测器，既可作为电气火灾探测器对剩余电流、温度和电流的监控、预警、报警与保护，消除电气火灾隐患。又能对全电量进行测量，实现遥测、遥控、遥信等功能，独立应用在仪表控制盘、开关柜、UPS系统等场合

功能概述

剩余电流保护功能

1路剩余电流监控，可以提供更精确的接地故障检测，用于非直接接地保护，以确保人身安全。剩余电流保护需外配专用剩余电流互感器。

温度保护功能

4路温度监控，需外配专用温度传感器，主要针对由于过载、敷设环境、安装原因、参数匹配及产品质量等综合因素引发的线路长期过流温升可能产生的电气隐患。

电流保护功能

电流保护是根据采样的三相电流的最大值和设定的电流动作值比较判新是否启动电流保护。用户可根据自身需求设置电流保护投退、电流报警定值、延时时间等。电流保护可设置预警及报警。

测量与计量

电压、电流、中性点电流、剩余电流、温度、频率、功率、功牢因数;双向有功/无功、视在电能

0.5S级高精度计量

监视与记录

16条SOE事件记录

6组定信越限

电能质量监测

电压/电流总谐波及2-31次谐波掎变率

电压/电流不里衡度分析

电流K因子、波峰因子

输入输出

2路 D1，可检测外部无源接点的状态

2路DO，通信谣控出口，切新250VAC/5A或30VDC5A的负载

通信

按口类型:2路RS-485口，分别作为电表和电气火灾通信口Modbus RTU 规约

工作方式及通信速率:半双工，9,600bps-38,400bps特点:电磁隔离和浪涌保护

互感器

外配专用的剩余电流互感器和测温探头。用于测量剩余电流和温
